Q641F-16P氣動不銹鋼球閥

您當前的位置:首頁 / 產品中心 / 球閥 / Q641F-16P氣動不銹鋼球閥

產品展示

Q641F-16P氣動不銹鋼球閥

Q641F-16P氣動不銹鋼球閥

溫州富廣閥門有限公司提供的氣動不銹鋼球閥主要用于截斷或接通管路中的介質,亦可用用于流體的調節與控制.接下通過氣動不銹鋼結構特點、執行機構、附件、執行標準和技術參數來認識氣動不銹鋼球閥。

  • 質量穩定:實行全過程質量監控,細致入微,各方面檢測!
  • 價格合理:內部成本控制,減少了開支,讓利于客戶!
  • 交貨快捷:生產流水線,充足的備貨,縮短了交貨期!
  • 熱線:15888728317

產品詳情

氣動不銹鋼球閥主要用于截斷或接通管路中的介質,亦可用用于流體的調節與控制.接下通過氣動不銹鋼結構特點、執行機構、附件、執行標準和技術參數來認識氣動不銹鋼球閥。


氣動不銹鋼球閥結構特點

1、流體阻力小、球閥是所有閥類中流體阻力小的一種,即使是縮徑球閥,其流體阻力也相當小。

2、止推軸承減小閥桿磨擦力矩,可使閥桿長期操作平穩靈活。

3、閥座密封性能好,采用聚四氟乙烯等彈性材料制成的密封圈,結構易于密封,而且球閥的閥封能力隨著介質壓力的增高而增大。

4、閥桿密封可靠,由于閥桿只作彷轉動運而不做升降運動,閥桿的填料密封不易破壞,且密封能力隨著介質的壓力增高而增大。

5、由于聚四氟乙烯等材料具有良好的自潤滑性,與球體的磨擦損失小,故球閥的使用壽命長。

6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出,如火災造成閥桿密封破壞,凸階與閥體間還可形成金屬接觸,確保閥桿密封。

7、 防靜電功能:在球體、閥桿、閥體之間設置彈簧,能將開關過程產生的靜電導出。



氣動不銹鋼球閥執行機構

采用新型系列GT型氣動執行器,有雙作用式和單作用式(彈簧復位),齒輪齒條傳動,可靠;大口徑閥門采用系列AW型氣動執行器拔叉式傳動,結構合理,輸出扭矩大,有雙作用式和單作用式。

1、齒輪式雙活塞,輸出力矩大,體積小。

2、氣缸選用鋁金材料,重量輕、外形美觀。

3、可在頂部、底部安裝手動操作機構。

4、齒條式連接可調節開啟角度、額定流量。

5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。

6、IS05211標準連接為產品的安裝更換提供了方便。

7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。


氣動不銹鋼球閥附件的選項

根據不同控制和要求可選擇下列附件:

切斷型附件:單電控電磁閥、雙電控電磁閥、限位開關回訊器。

調節型附件:電氣定位器、氣動定位器、電氣轉換器。

氣源處理附件:空氣過濾減壓閥、氣源處理三聯件。

手動機構:HVSD手操機構


氣動不銹鋼球閥執行標準

1、 設計與制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。

2、法蘭尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。

3、結構長度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。

4、檢驗主試驗:JB/T 9092、API 598。

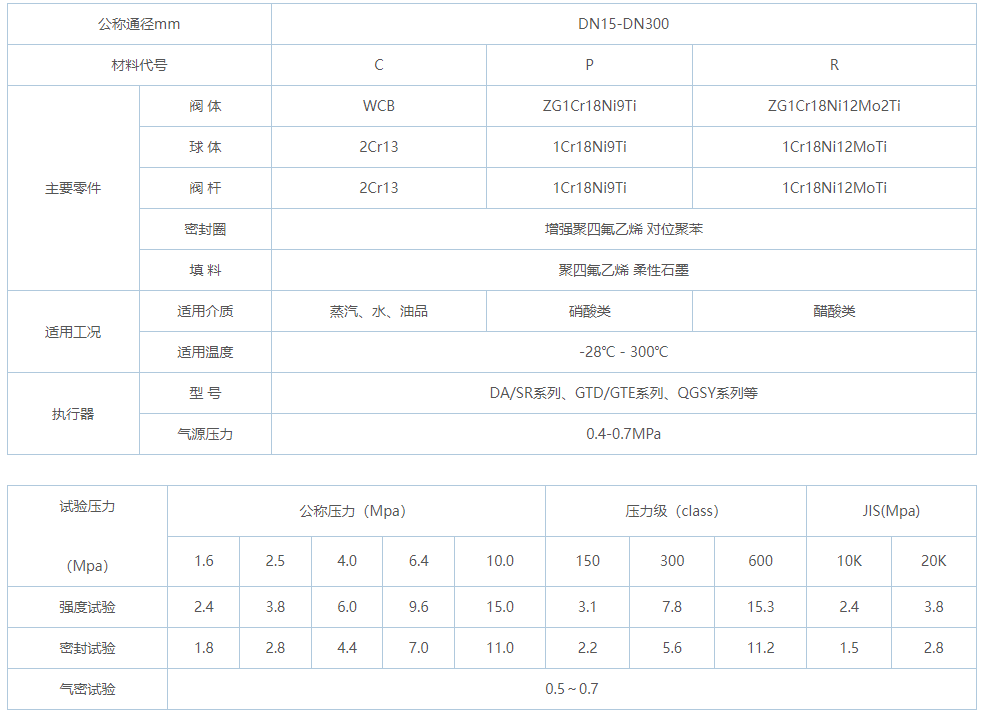

氣動不銹鋼球閥性能規范

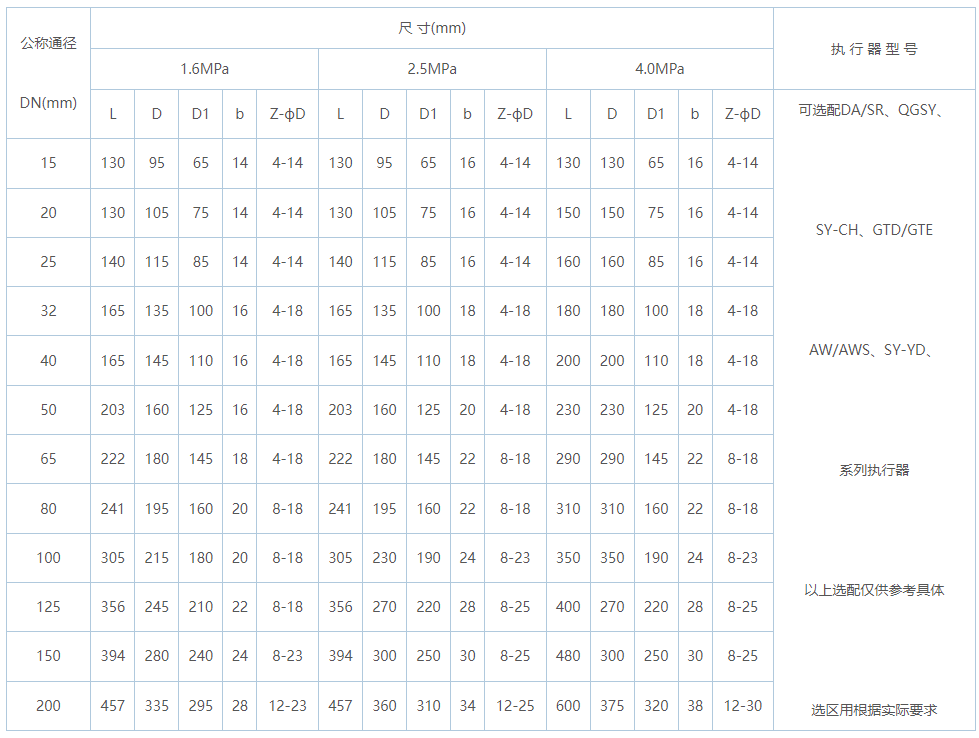

氣動不銹鋼球閥安裝尺寸表


氣動不銹鋼球閥訂貨須知:

一、①氣動不銹鋼球閥產品名稱與型號②氣動不銹鋼球閥口徑③氣動不銹鋼球閥是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定電動不銹鋼球閥型號,請按電動不銹鋼球閥型號直接向富廣銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們富廣閥門技術人員為您審核把關。
